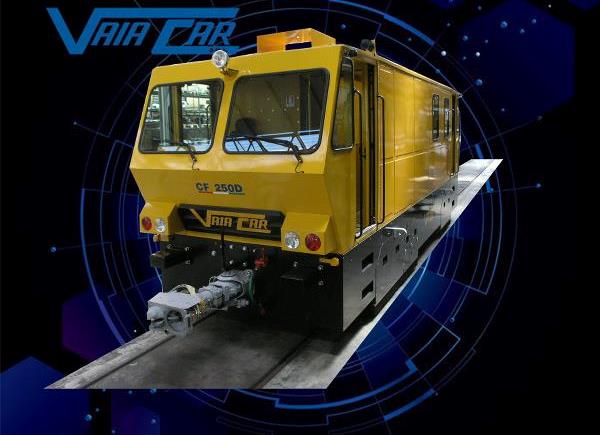

Sistemi di diagnosi del binario e della linea ferroviaria CF-250D

  Download area

Scarica il file
Dati tecnici

Scarica il file
Dimensioni

Scarica il file
Pagina illustrativa



Motore:


Tipo CATERPILLAR
Ciclo DIESEL
Iniezione DIRETTA
Cilindrata 8.8 LITRI
N° di cilindri 6 IN LINEA
Raffreddamento A LIQUIDO
Potenza 242 KW (325 HP) a 2200 g/1'
Consumo specifico 224 g/KWh
Coppia motore 1340 Nm a 1400 g/1'

  Contattaci ora!


Sistema di avanzamento:


a trazione meccanica integrale, composta da una trasmissione POWERSHIFTa 3 rapporti di marcia avanti e 3 rapporti di retromarcia a comando elettrico e con doppio albero di uscita, da un convertitore di coppia, da due assali ferroviari differenziali, da due alberi di trasmissione e da un manipolatore per la selezione delle marce.

Sistema di diagnosi del binario:


il sistema proposto é un sistema di misurazione modulare integrato installato sul veicolo ferroviario di diagnosi. Esso é in grado di rilevare tutti i parametri caratteristici del binario. Ciascun modulo del sistema integrato utilizza gruppi ottici, tecnologia "contactless", basata sul principio della triangolazione tra laser focalizzati e macchina fotografica ad alta risoluzione.

La configurazione del sistema di misura proposto, include i principali moduli seguenti:
  • Sistema di Misurazione della Geometria del Binario
  • Sistema di Misurazione del Profilo e del Consumo delle Rotaie
  • Sistema di Misurazione dell’Ondulazione delle Rotaie
  • Qualità di marcia
  • Sistema di Misurazione della Geometria e del Consumo delle Catenarie
  • Sistema di Misurazione Progressivo del Kilometraggio
Il Sistema di Misurazione proposto viene installato sul telaio del veicolo.
La velocità massima di rilevamento è di 80KM/h.

Sistema Frenante:


di tipo ferroviario costituito da un Freno Diretto (agente sulle quattro ruote), da un Freno di Stazionamento ad azione negativa (agente sulle quattro ruote), da un Freno Automatico Indiretto e da un Freno di Emergenza. Il sistema frenante é conforme alla norma EN 14033-1.

Impianto Elettrico:


a 24 Volts di tensione - alimentato da n.2 batterie ermetiche. Pannello di controllo centralizzato in cabina di guida.

Cabina di Guida:


la macchina é equipaggiata con n.2 cabine di guida, una per ciascun senso di marcia. Si tratta di cabine ad ampia visibilità, insonorizzate e munite di vetri atermici. Cruscotto con strumentazione completa comprendente contaore, contagiri, indicatore livello carburante, indicatore pressione olio motore e tutte le spie di controllo dei principali organi del motore diesel e delle funzioni della macchina operatrice.

Velocità:


Velocità massima in piano 80 Km/h.
